显微激光拉曼光谱测量装置LabRAM HR Evolution
-
- 显微激光拉曼光谱测量装置LabRAM HR Evolution
- HORIBA堀場
- LabRAM HR Evolution
- 日本
- 电议
更多详细资料请来电咨询！
- 紫外から近赤外まで 広い測定波長域 200nm～2100nm
- 焦点距離 800mm ： 高いスペクトル分解能を実現する高性能大型分光器採用
- 自動光軸調整機構
- 光学系の自動切替機構搭載 : レーザー、フィルタ等をソフトウェアからコントロール
- 0.5μ m以下の高空間分解能
- 超高速イメージング SWIFT
- 超低波数測定モジュール ULF : 10cm-1以下領域までのラマン測定可能
- 自由度の高いプラットホーム
豊富なアクセサリの装備が可能、他システムとの複合機を実現。
RAMAN-AFM、フォトルミネッセンス、透過ラマン、加熱冷却ステージ、
光学顕微鏡用各種アクセサリ、など
|
LabRAM HR UV-VIS-NIR |
LabRAM HR VIS-NIR |
LabRAM HR VIS |
|
|---|---|---|---|
|
波長範囲 |
200～2100nm |
400～2100nm |
400～1000nm |
|
低波数カットオフ *1 |
50 cm-1 / 5 cm-1 (ULF Option) |
50 cm-1 |
|
|
スペクトル分解能*2 |
0.2 cm-1 以下 |
||
|
グレーティング |
600 gr/mm、1800 gr/mm 標準搭載（それ以外の刻線数のグレーティングはお問い合わせください） |
||
|
分光器焦点距離 |
800mm |
||
|
空間分解能 |
水平分解能 (XY) 0.5μm 以下、Z方向分解能 1.5μm 以下（488nm 励起の場合） |
||
|
レーザー |
搭載可能レーザー : 244nm、266nm、325nm、355nm、405nm、442nm、457nm、473nm、488nm、514nm、532nm、633nm、785nm、830nm、1064nm など |
||
|
光学顕微鏡 |
Olympus BX シリーズ（3メガピクセルカメラ搭載） |
||
|
減光フィルタ |
9段階（100%、50%、25%、10%、5%、3%、1%、0.1%、0.01%） |
||
|
レイリー光カットフィルタ |
エッジフィルタもしくはノッチフィルタ |
||
|
検出器 |
（標準搭載）空冷ペルチェCCD 1024 x 256 ピクセル |
||
|

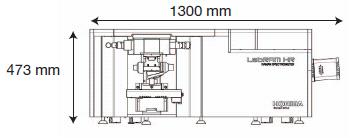

外形寸法 |
WxDxH = 1300mm x 1200mm x 473mm ※レーザー3波長の場合 |
||
|
質量 |
約150kg ※検出器、レーザー除く |
||
|
電源（本体） |
単層AC100 ～ 240V ± 10% |
||
(*1) 基本的な目安値（レーザー波長 488 nm、514 nm、532 nm、633 nm、785 nm）
(*2) FWHM 値（スリット幅 25 μ m、 633 nm 励起、2400 gr/mm グレーティング）
