氨氮仪HC-200NH

仕様

■指示変換器仕様



形式	HC-200NH

●アンモニア態窒素計仕様

組合せセンサ本体型式	AM-2000
センサ型式	7691：アンモニウムイオンチップ、7692：補正用カリウムイオンチップ、7211：比較チップ
測定範囲	濃度：0〜1000mg/L（表示範囲：0〜2000mg/L） 温度：0〜40℃（表示範囲：-10〜110℃）
表示分解能	濃度：0.01mg/L：0.00〜10.00mg/L 0.1mg/L：0.0〜100.0mg/L 1mg/L：0〜1000mg/L 温度：0.1℃
繰り返し性	濃度：読み値に対して3%±1digitまたは0.2mg/L±1digitどちらか大きいほう（標準液にて） 温度：±0.3℃
温度補償	温度補償素子：白金抵抗体：1kΩ 温度補償範囲：0〜40℃ 温度校正機能：基準温度計との比較1点校正
カリウムイオン温度補償	補償範囲：カリウムイオン濃度がアンモニウムイオン濃度の10倍以下かつ1000ppm以下 補償誤差：±20%（読み値）
校正方法	2点標準液校正
付加機能	手分析との合わせ込み（1点）、検量線入力機能（1次式）、調整履歴
自己診断機能	校正エラー、センサ診断エラー、変換器異常

●光学式溶存酸素計（オプション）

組合せセンサ本体型式	DO-2000
センサ型式	5700A：センサキャップ
測定範囲	溶存酸素濃度：0〜20mg/L 表示分解能0.01mg/L 飽和度：0〜200% 表示分解能0.1% 温度：0〜50℃ 表示分解能0.1℃
温度補償	温度補償素子：サーミスタ 温度補償範囲：0〜50℃
校正方法	大気スパン校正、ゼロ液（亜硫酸ソーダ）校正、スパン液（大気飽和液）校正
自己診断	校正エラー、センサ診断エラー、変換器異常

●変換器共通仕様

伝送出力	3点 DC4〜20mA 入出力絶縁形 最大負荷抵抗900Ω 下記より3項目選択 出力範囲1：アンモニア態窒素濃度　測定範囲内で任意に設定可能 出力範囲2：溶存酸素濃度　測定範囲内で任意に設定可能 出力範囲3：アンモニア態窒素計の温度　-10〜110℃の範囲内で任意に設定可能 出力範囲4：-10〜110℃の範囲内で任意に設定可能
接点出力	5点 無電圧接点出力 リレー接点、SPST(1a、1c) 接点機能　R1,R2：上限警報、下限警報、伝送出力ホールド中、洗浄出力より選択 R3：イオンチップ劣化通知 R4：イオンチップ寿命警報 FAIL：異常警報
洗浄出力	2点 有電圧接点出力（接続電源電圧出力） リレー接点、SPST(1a) 接点機能：洗浄用電磁弁駆動
接点入力	1点 接点形態：オープンコレクタ無電圧a接点
通信機能	RS-485　2線式、入出力絶縁形（ただし、伝送出力とは非絶縁）
動作温度範囲	-20〜55℃（凍結しないこと）
電源	AC100〜240V 50/60Hz 消費電力28VA（max）
構造	屋外設置形：保護等級IP65　取付方法：50Aポールまたは壁面取付 ケース：アルミニウム合金　取付金具・フード：SUS304
質量	本体：約3.5kg フード、取付金具：約1kg
適合規格	CEマーキング、FCC規則

■検出器仕様（アンモニア態窒素計）

センサ本体形式	AM-2000
測定液温度	0〜40℃
測定深さ	0.3〜10m
接液材質	SUS316、FKM、PVC
質量	約2.7kg（ケーブル10m含む）

■検出器仕様（光学式溶存酸素計）

センサ本体形式	DO-2000
測定液温度	0〜50℃
測定深さ	0.3〜10m
接液材質	SUS316、NBR、PVC
質量	約3.0kg（ケーブル10m含む）

■補用品

形式	品名
7691(※)	アンモニウムイオンセンサチップ
7692(※)	カリウムイオンセンサチップ
7211	比較電極チップ
C-7211	比較電極先端ゴムキャップ
5700A	センサキャップ

（※）冷蔵または冷暗所にて保管してください（1〜30℃）

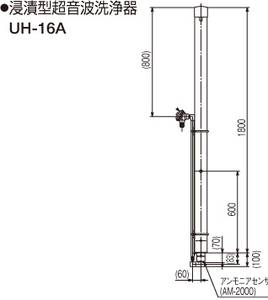

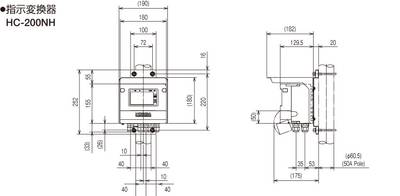

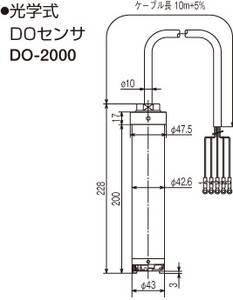

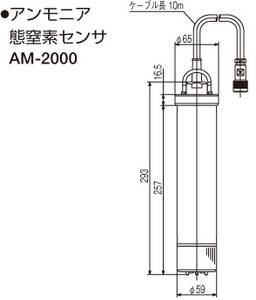

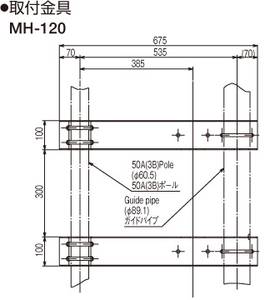

外形寸法図・他（単位：mm）
